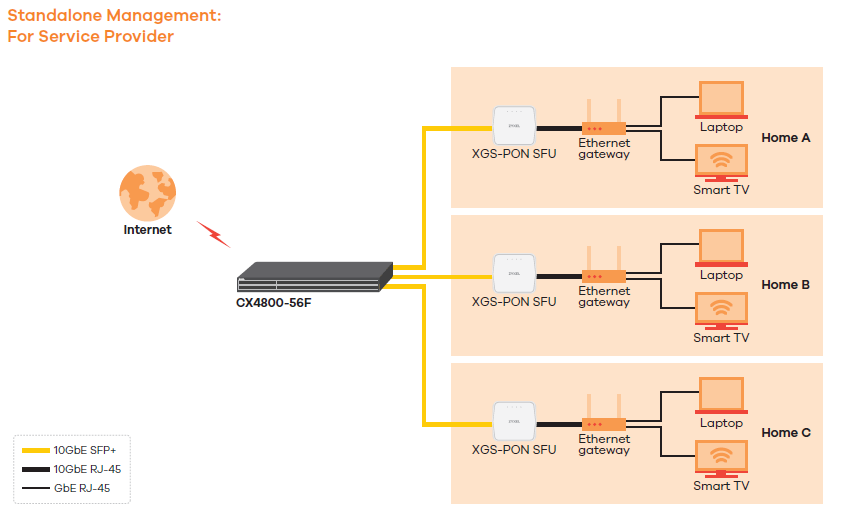

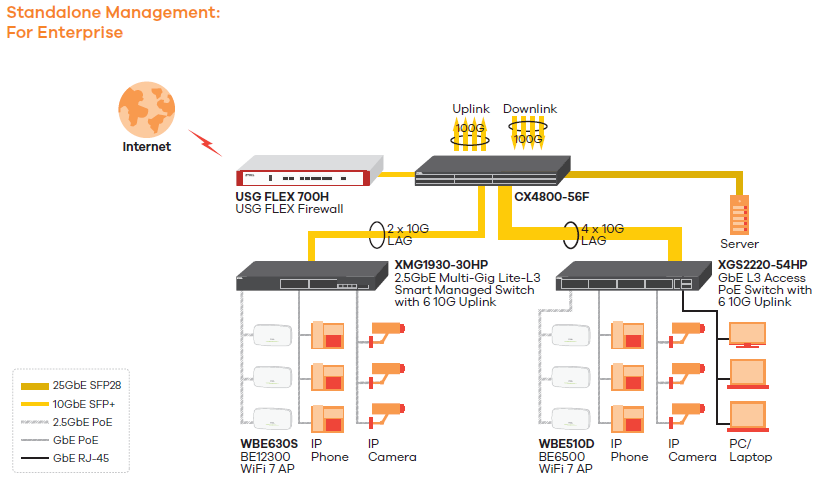

Uygulama Şeması
|
|
|
|
Teknik Özellikler
| Şartname | Detaylar |
|---|---|
| Model | CX4800-56F |

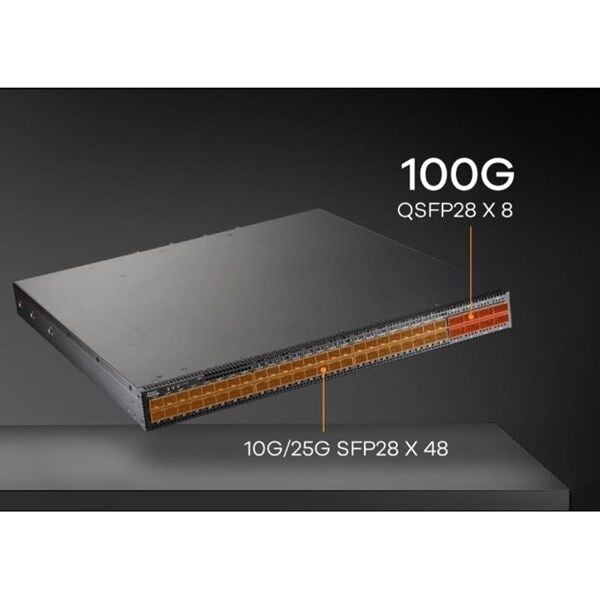

| Erişim Portları | 48 × SFP+/SFP28 (10G/25G) |
| Uplink Bağlantı Noktaları | 8 × QSFP28 (100G) |
| Switching Kapasite | 2,4 Tbps |
| Yönlendirme Oranı | 1,19 Bpps |
| Güç Girişi | AC veya DC (çift destek) |
| Form Faktörü | 1U, rafa monte edilebilir |
| Yönetim | Nebula Bulut, Web GUI, CLI, SNMP |
| Fan Modülleri | Çalışırken değiştirilebilir |
Port ve Modül Uyumluluğu
| Liman Tipi | Desteklenen Standartlar | Kablolar/Modüller |
|---|---|---|
| SFP+ | 10GBASE-SR / 10GBASE-LR | Fiber (LC), DAC |
| SFP28 | 25GBASE-SR / 25GBASE-LR | Fiber (LC), 25G DAC |
| QSFP28 | 100GBASE-SR4 / 100GBASE-LR4 | Fiber (MPO), 100G DAC, 4×25G Breakout DAC |
Otomatik anlaşma ve hız algılama bağlantı noktası başına desteklenir.
Doğrudan Takılan Kablolar (DAC) (İsteğe Bağlı)
| Model | Konektör | Uzunluk |
|---|---|---|
| DAC100G-1M/3M | QSFP28 - QSFP28 | 1m / 3m |
| DAC25G-1M/3M | SFP28 - SFP28 | 1m / 3m |
| DAC10G-1M/3M | SFP+ - SFP+ | 1m / 3m |
Alıcı-Vericiler (İsteğe Bağlı)
| Model | Hız | Konektör | Dalga boyu | Maks. Mesafe | DDMI |
|---|---|---|---|---|---|
| QSFP100G-SR4 | 100-Gigabit QSFP28 | MPO12 | 850 | OM4: 0.1km (109.36yd) OM3: 0.07km (76.55yd) | Evet |
| QSFP100G-LR4 | 100-Gigabit QSFP28 | Çift Yönlü LC | 1310 | 10km (10936yd) | Evet |
| SFP25G-SR | 25-Gigabit SFP28 | Çift Yönlü LC | 850 | OM4: 0.1km (109.36yd) OM3: 0.07km (76.55yd) | Evet |
| SFP25G-LR | 25-Gigabit SFP28 | Çift Yönlü LC | 1310 | 10km (10936yd) | Evet |
| SFP10G-T* | 10-Gigabit SFP+ | RJ-45 | - | 0.03km (32.8yd) | Evet |
| SFP10G-SR | 10-Gigabit SFP+ | Çift Yönlü LC | 850nm | 0.3km (328yd) | Evet |
| SFP10G-SR-E | 10-Gigabit SFP+ | Çift Yönlü LC | 850nm | 0.3km (328yd) | Evet |
| SFP10G-LR | 10-Gigabit SFP+ | Çift Yönlü LC | 1310nm | 10km (10936yd) | Evet |
| SFP10G-LR-E | 10-Gigabit SFP+ | Çift Yönlü LC | 1310nm | 10km (10936yd) | Evet |
| SFP-1000T | Gigabit | RJ-45 | - | 0.1km (109yd) | - |
| SFP-SX-D | Gigabit | Çift Yönlü LC | 850nm | 0.55km (601yd) | Evet |
| SFP-SX-D-E | Gigabit | Çift Yönlü LC | 850nm | 0.55km (601yd) | Evet |
| SFP-LX-10-D | Gigabit | Çift Yönlü LC | 1310nm | 10km (10936yd) | Evet |
| SFP-LX-10-D-E | Gigabit | Çift Yönlü LC | 1310nm | 10km (10936yd) | Evet |
| SFP-LHX1310-40-D | Gigabit | Çift Yönlü LC | 1310nm | 40km (43744yd) | Evet |
| SFP-ZX-80-D | Gigabit | Çift Yönlü LC | 1550nm | 80km (87488yd) | Evet |
| SFP-BX1310-10-D | Gigabit | Tek LC | 1310nm (Tx); 1490nm (Rx) | 10km (10936yd) | Evet |
| SFP-BX1310-E | Gigabit | Tek LC | 1310nm (Tx); 1550nm (Rx) | 20km (21872yd) | Evet |
| SFP-BX1490-10-D | Gigabit | Tek LC | 1490nm (Tx); 1310nm (Rx) | 10km (10936yd) | Evet |
| SFP-BX1550-E | Gigabit | Tek LC | 1550nm (Tx); 1310nm (Rx) | 20km (21872yd) | Evet |
*Not: Bakır alıcı-vericilerin switches cihazınıza bağlanması
1. 30 metreye kadar Cat6a/7 Kablo ile çalışır. Lütfen switch'nun 10G BASE-T alıcı-vericiden gelen ekstra ısıyı dağıtmak için uygun havalandırmaya sahip olduğundan emin olun.
2. Aşırı ısınmayı önlemek ve güvenilir çalışma sağlamak için aynı anda ondan fazla 10GbE bakır modül kullanılmaması önerilir.
3. Bağlı 10GbE bakır cihazlar arasında yeterli boşluk olduğundan emin olun ve performansı ve uzun ömürlülüğü optimize etmek için switch çevresinde yeterli hava akışı ve soğutma sağlayın.
Yönetim Seçenekleri
| Mod | Detaylar |
|---|---|
| Bağımsız | Web GUI, CLI, SNMP, SSH, Telnet |
| Nebula Bulut | 1 Yıllık Pro lisans dahildir. Nebula web/app üzerinden merkezi kontrol. |
| Bant Dışı | RJ-45 yönetim bağlantı noktası |
| USB | Firmware/log yönetimi için 2 × USB portu |
Temel Özellikler
|
Esneklik ve Kullanılabilirlik
Trafik Kontrol
Güvenlik
|
Yönlendirme
DHCP Özellikleri
Hizmet Kalitesi (QoS)
Katman 2 Çok Noktaya Yayın
|
Yönetilebilirlik
Cihaz Yönetimi
MIB (Yönetim Bilgi Tabanı)
|
ZON Yardımcı Programı*
|
Ek Yetenekler
|
Akıllı Bağlantı
|
Not: * ile işaretli öğeler gelecekteki resmi ürün yazılımı sürümlerine eklenecektir. Kesin kullanılabilirlik için her zaman en son ürün yazılımı sürüm notlarına bakın.
Gelecekte Yayınlanması Planlanıyor*
L2 Özellikleri
|
L3 Özellikleri
|
IPv6 Yönetimi
|
Not: * ile işaretli öğeler gelecekteki resmi ürün yazılımı sürümlerine eklenecektir. Kesin kullanılabilirlik için her zaman en son ürün yazılımı sürüm notlarına bakın.
Montaj ve Dağıtım
| Özellik | Detaylar |
|---|---|
| Raf Montajı | 1U standart 19" raf, montaj kiti dahildir |
| Güç Kurulumu | Çift giriş desteklenir: AC ve DC |

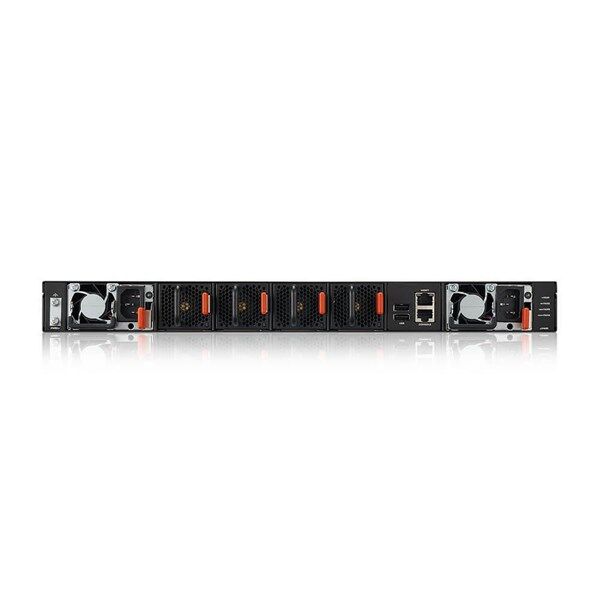

| Soğutma | Önden arkaya hava akışı, çalışırken değiştirilebilir fanlar |
Aksesuarlar
| Öğe | Model |
|---|---|

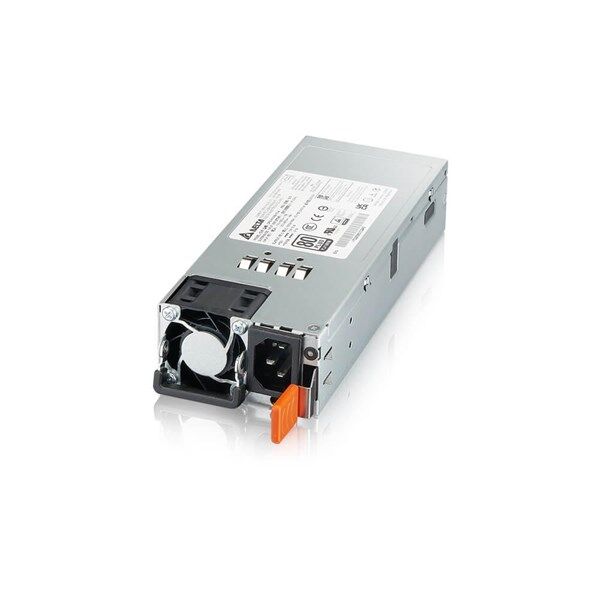

| AC Güç Modülü | CX4800-56F-EUAC01F |

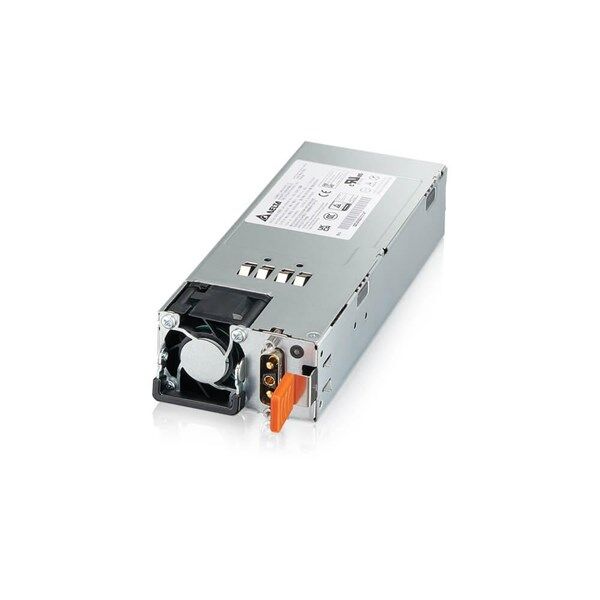

| DC Güç Modülü | CX4800-56F-ZZDC01F |

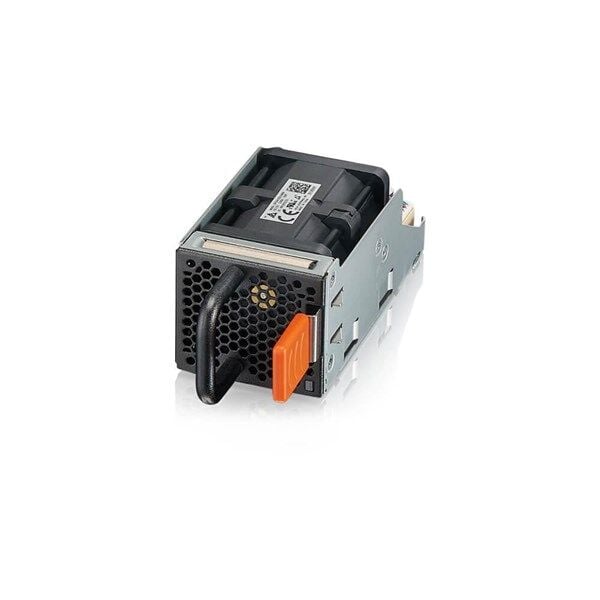

| Fan Modülü | CX4800-56F-ZZFN01F |
Özet
CX4800-56F, güvenilir donanım ve esnek bulut tabanlı veya yerel yönetim ile yüksek yoğunluklu birleştirme için tasarlanmıştır. 25G ve 100G fiber bağlantı gerektiren zorlu ağ topolojileri için geleceğe dönük bir çözümdür.
